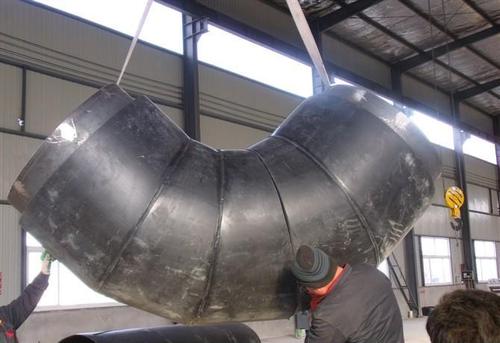

3PE防腐彎頭是彎頭防腐的一種工藝，3PE防腐一般由3層結(jié)構(gòu)組成：第一層環(huán)氧粉末，第二層膠粘劑，第三層聚乙烯。由于生產(chǎn)設(shè)備的和彎頭本身形狀大小的問題，彎頭的3pe防腐技術(shù)不能實現(xiàn)，一般用輻射交聯(lián)聚乙烯熱縮帶來代替。輻射交聯(lián)聚乙烯熱縮帶系列產(chǎn)品是為埋地及架空鋼質(zhì)管道焊口的防腐和保溫管道的保溫補口而設(shè)計的。它是由輻射交聯(lián)聚烯烴基材和特種密封熱熔膠復(fù)合而成，特種密封熱熔膠與聚烯烴基材、鋼管表面及固體環(huán)氧涂層可形成良好的粘接。它的特點：機械強度高、抗老化能力強、耐環(huán)境應(yīng)力性能好、粘接性能優(yōu)異、使用方便。1熱煨彎管防腐 滄州民彎頭道3PE防腐彎頭主要分類：3PE防腐彎頭，3pe防腐彎頭廠家，3pe防腐彎頭價格，普通級3pe彎管，3pe防腐彎管，3pe防腐管道，3pe防腐焊接彎頭，3pe防腐對焊彎頭，加強級3pe防腐彎頭，3pe防腐無縫彎頭，彎頭3pe防腐，3pe彎頭，3pe防腐工藝，3pe防腐價格，3pe防腐廠家，3pe防腐鋼管，3pe加強級防腐彎頭，普通級3pe防腐彎頭，3pe防腐直縫彎頭，3pe防腐保溫彎頭，3pe防腐彎頭廠，燃氣用3pe防腐彎頭，河北3pe防腐彎頭，天然氣3pe防腐彎頭，地埋式3pe防腐管件
第一批采用3PE外防腐層的陜京管道和庫鄯管道，熱煨彎管的外防腐涂層分別采用進口TEK-RAP冷纏帶和進口3M公司液體環(huán)氧外纏中央制塑聚丙烯增強纖維膠帶保護兩種方式，以后的工程有采用熱縮套蝦米搭接、單層FBE外纏膠帶保護等多種形式的外防腐方式，但綜合性能都達不到3PE防腐水平，造價卻高了很多。熱煨彎管究竟用何種方式防腐，以成為設(shè)計、施工、運行管理者急需解決的問題，如果這個問題解決不徹底解決，熱煨彎管將成為3PE防腐涂層系統(tǒng)的瓶頸。目前彎管常用熱縮纏繞帶防腐，而且性能也得到大家的肯定，北京正在用熱縮纏繞帶全面替代原來的冷纏帶防腐方式。
2環(huán)氧粉末質(zhì)量
自2001年起，因招標(biāo)引發(fā)的價格站導(dǎo)致環(huán)氧粉末售價偏離正常水平，其直接反映結(jié)果是：1.3PE涂敷聲場線上的上粉率下降到85%以下；2.單層FBE涂層的上分率下降，涂層露點多、易受損傷，此問題已出現(xiàn)在國內(nèi)某重點工程上。對于3PE防腐，目前尚未發(fā)現(xiàn)問題，幾年后是否會出現(xiàn)粘結(jié)力不足的問題，還很難預(yù)料，但犧牲質(zhì)量來換取價格有事是不可取的。環(huán)氧粉末涂層是中間連接層，直接決定了3PE涂層和鋼管的粘結(jié)情況，如果粘結(jié)力有問題，那么防腐效果是大打折扣，甚至導(dǎo)致防腐措施失效，所以環(huán)氧粉末的質(zhì)量問題一定要注意。就是補口用熱縮帶、熱縮套在收縮前涂敷的環(huán)氧粉末底漆也需要加強，用戶在選擇時最好用配套廠家的，因為膠層各個廠家配方有區(qū)別，在測試時也是和自己所選用環(huán)氧粉末的底漆來做的，如果冒然選用其他底漆，就有可能出現(xiàn)問題。
3涂敷工藝的問題
國內(nèi)各防腐廠拋丸處理后只注意除銹效果和卯紋深度，對清潔后的鋼管粉塵僅滿足于吹掃，對鋼管表面殘存的微塵既不重視又不檢驗，粉塵附著過多，將嚴重影響環(huán)氧粉末對鋼管的長期附著力。引進3PE涂敷技術(shù)初期，由于涂敷經(jīng)驗不足，當(dāng)年陜京管道翹邊主要原后經(jīng)摸索，找出翹邊主要原因是內(nèi)接頭耗熱量大，導(dǎo)致管端溫度太低造成的。陜京二線發(fā)生的34根翹邊管中，有幾根就是因涂敷廠取消內(nèi)接頭，兩根管端頭相互錯位，壓輥沒有實現(xiàn)周向全壓實所致；為便于端頭處理，管端包紙無可非議，但陜京二線出現(xiàn)的34根翹邊管中多數(shù)為包紙不當(dāng)造成的缺陷，有的是操作工的手汗造成管面局部污染所致。從全長850KM的陜京二線看，3PE防腐管的涂敷質(zhì)量是很好的，但34根防腐管出現(xiàn)翹邊現(xiàn)象引起了業(yè)主的高度重視，兩次組織專家到現(xiàn)場逐根對翹邊防腐管進行鑒別，花去了大量人力物力，對此各防腐廠必須引進高度重視。還有就是補口用熱縮套、熱縮帶的施工工藝對質(zhì)量影響很大，還有施工人員水平也是很重要的一個因素，以后本站將有相應(yīng)文章專門討論。
